TH9010 *并行多通道耐壓測試儀(含同惠TH9010并行多單元耐電壓測試儀系統軟件V1.2.5）
■ 八單元并行輸出，測試效率提高八倍
■ 八個單元彼此獨立互不干擾
■ 單元耐壓：AC:5kV/10mA;DC:6kV/5mA
■ 單元絕緣：電壓：0.10kV -1.00kV，電阻：0.1MΩ-10GΩ
■ 7寸800×480點，TFT-LCD顯示
■ 中英文操作界面，簡潔的操作設計
■ 每個單元可通過八通道掃描器擴展
■ 最多支持四個八通道掃描器，
一臺儀器可擴展至128通道
■ 八通道掃描器支持接觸檢查功能
■ 增強的安全性：地電流檢測功能
■ 快速放電和電弧偵測功能
■ 999.9秒內任意設定的電壓上升時間，
測試時間，絕緣電阻測試等待時間
■ 鍵盤鎖功能
■ 每個通道測試結果PASS/FAIL獨立顯示，
同時顯示總的結果
■ 存儲100個測試文件，每個文件最多20個測試步驟
-
RS232、USBHOST、USBDEVICE、HANDLER
-
GPIB

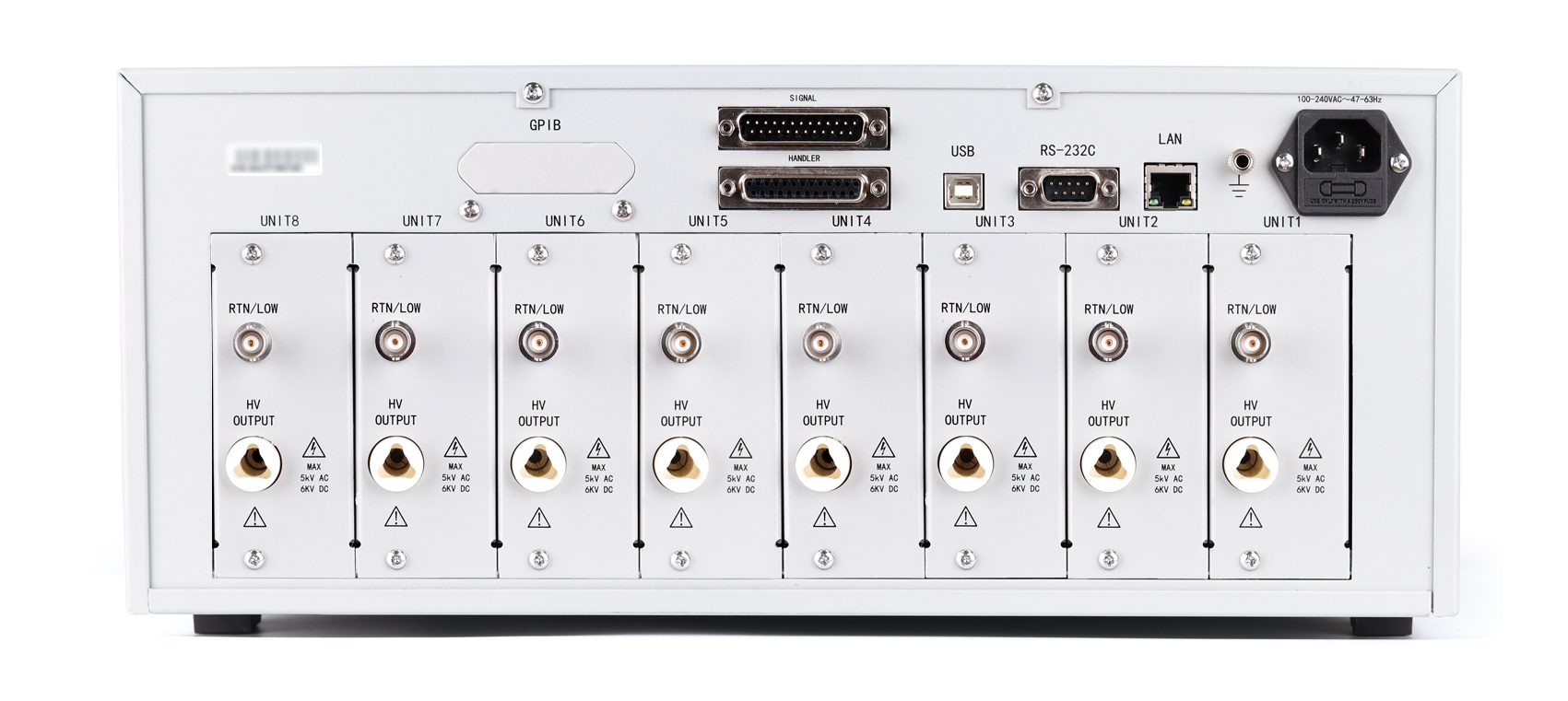

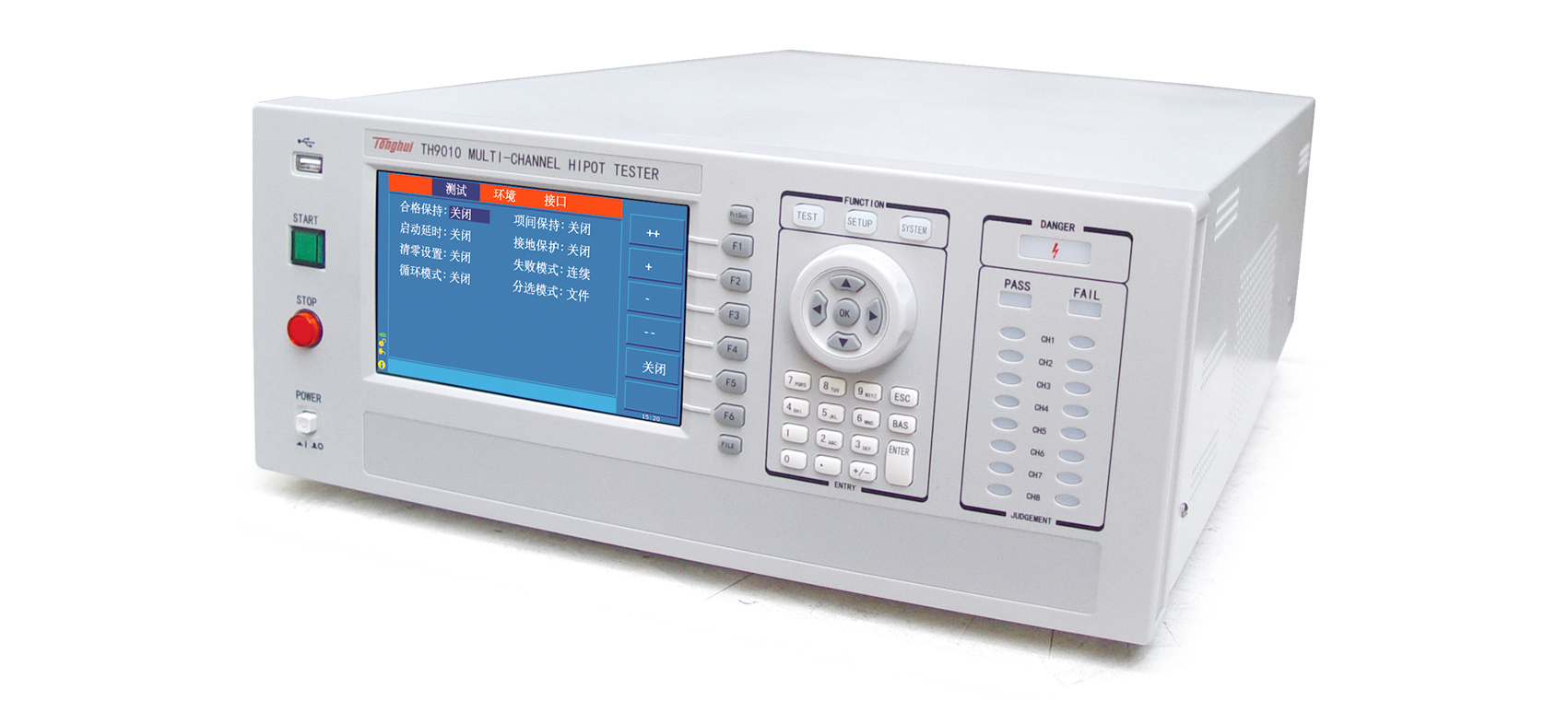

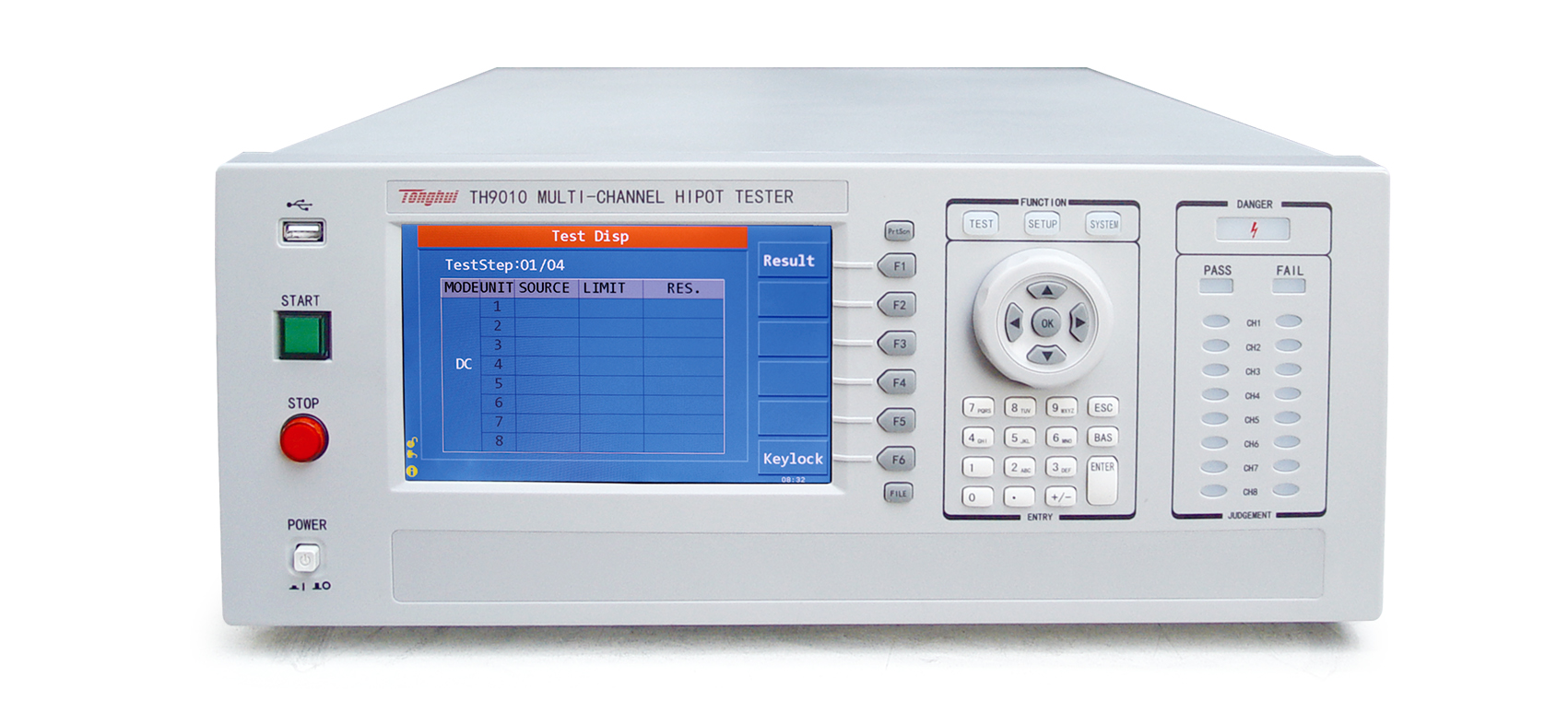

TH9010系列是同惠電子融合多年電器安規測試儀器的開發經驗所推出的多通道并行掃描耐壓測試儀。一臺單機可同時測量8個通道，按通道分別判斷測試結果，相當于八臺TH9310同時工作，既提高了產線的測試效率，又節約了產線空間。同時，該款儀器可以通過連接掃描器的方式將一臺儀器最多擴展至8×16通道以滿足客戶的實際需求。
功能特點
A. 同步測試功能
TH9010系列8個獨立通道支持同步并行輸出，從而將測試效率提高8倍。搭配專用掃描擴展器TH90101,可將一個通道擴展為4個通道，最多疊加4臺擴展器，即可將該儀器擴展為8*4*4=128個通道。
B. 觸電保護功能
當操作人員與高壓輸出端接觸時，儀器會監測流經人體的電流是否過高，若判定為觸電，儀器會立即切斷輸出，保障用戶的安全。
C. 開短路偵測功能（OSC）
在耐壓測試過程中由于被測件與測試線接觸不良、測試線損壞等，會發生開路現象，導致不良品誤判為良品；被測件損壞或者被測端間距太小導致測試線短路現象。
使用OCS功能，TH9520/A可預先偵知測試端開短路情況，減少產線接觸不良的問題發生,保護治具設備，節省測試成本。
D. 接觸檢查功能
對于產線測試時的接觸檢查問題，除OSC功能外，在配有擴展器的情況下還具有引腳檢測功能（圖D），確保被測件與測試線連接可靠，提升測試可靠度與效率。
B. 電弧偵測功能（ARC）
耐壓不良是指在耐壓測試中有電氣閃絡或絕緣破壞發生?，F(xiàn)在耐壓絕緣測試已經成為各類電器設備和絕緣材料安全測試的標準配備。但是,僅僅考慮到絕緣失效并不能完全解決產品安全問題,另一類現象,電弧放電ARC在耐壓測試中越來越得到重視,放電與絕緣能力之間具有極高的相關性，所以ARC偵測是控制產品質量的關鍵。
以下兩種情況會出現電弧放電現象：
a) 當材料承受較高電壓，電場強度大于氣體的電離能時，會讓材料表面氣體發生瞬時電離現象，此時會在材料表面形成打火并對材料形成溫升現象。長期的打火和溫升可能會造成材料的質變，進而導致絕緣劣化，使得電壓耐受程度下降，最終發生絕緣失效。
b) 被測件檢測點間距過小時,在被測件兩端施加較高電壓，檢測點兩端空間里的空氣會被電離，形成打火現象，也就是拉弧現象。拉弧現象產生高頻的瞬時放電，在測試過程中產生了一個高頻電流信號如圖D，電弧偵測（ARC）功能是用高頻電量量測的方式偵測，判斷出材料絕緣性能是否有不良。
■ 自動化測試系統
■ 家用電器
■ 變壓器、電機
■ 電氣設備
■ 照明行業
■ 新能源汽車
■ 電子元器件
■ 醫療設備
購買直達
■ 請點擊上方圖片，跳轉該商品天貓京東購買頁面
型 號 | TH9010 | TH9010A | |
單元數 | 8路獨立單元 | 4路獨立單元 | |
耐壓測試 | |||
輸出電壓 電流測試范圍 | AC | 0.10kV - 5.00kV ±2% | |
DC | 0.10kV - 6.00kV ±2% | ||
AC | 0mA - 10.00mA ±（2%讀數+5個字） | ||
DC | 0μA - 5.00mA ±（2%讀數+5個字） | ||
快速放電功能 | 測試結束后自動放電（DCW） | ||
絕緣電阻測試 | |||
輸出電壓 | 0.10kV - 1.00kV ±2% | ||
電阻測試范圍 | 0.1MΩ - 10.0GΩ | ||
電阻測試精度 | 0.10MΩ - 999MΩ 量程±10%+2個字 1.00GΩ - 10.0GΩ 量程±20%+2個字 | ||
放電功能 | 測試結束后自動放電 | ||
電弧偵測 | |||
測量范圍 | 對應電流 | 1mA - 20mA | |
一般參數 | |||
電壓上升時間 | 0.1s - 999.9s | ||
測試時間設定(AC/DC) | 0.2s - 999.9s | ||
電壓下降時間 | 0.1s - 999.9s | ||
等待時間(IR) | 0.2s - 999.9s | ||
時間精度 | ±(1%+0.1s) | ||
存儲器 | 可存儲100個測試文件，每個文件最多20個測試步驟 | ||
接口 | |||
標配 | HANDLER，RS232，USB DRV，USB HOST | ||
